در بسیاری از محیطهای کاری و صنعتی، پایداری برق اهمیت حیاتی دارد. قطع ناگهانی برق یا نوسانات شدید ولتاژ میتواند باعث خاموش شدن تجهیزات، از دست رفتن اطلاعات و حتی آسیب جدی به دستگاههای الکترونیکی شود. به همین دلیل استفاده از سیستمهایی که بتوانند برق پایدار و بدون وقفه فراهم کنند اهمیت زیادی پیدا کرده است.
یکی از مهمترین تجهیزاتی که برای حل این مشکل استفاده میشود یو پی اس (UPS) یا منبع تغذیه بدون وقفه است. این دستگاه در زمان قطع برق یا بروز اختلال در شبکه برق، به سرعت وارد مدار شده و انرژی مورد نیاز تجهیزات را تأمین میکند. به همین دلیل از UPS در محیطهای مختلفی مانند مراکز داده، تجهیزات پزشکی، سیستمهای امنیتی، شبکههای کامپیوتری و صنایع مختلف استفاده میشود.
در این مقاله به صورت کامل بررسی میکنیم یو پی اس چیست، چگونه کار میکند، چه انواعی دارد و در چه کاربردهایی مورد استفاده قرار میگیرد.
یو پی اس چیست؟

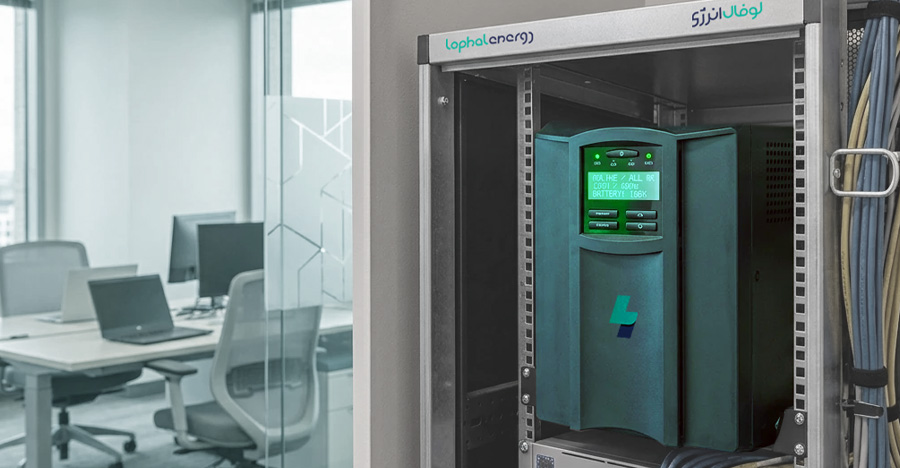

یو پی اس یا Uninterruptible Power Supply دستگاهی است که بین برق شهری و تجهیزات الکتریکی قرار میگیرد و وظیفه آن تأمین برق پایدار و محافظت از دستگاهها در برابر اختلالات شبکه برق است.
به زبان ساده، یو پی اس یک سیستم پشتیبان برق است که در صورت قطع برق یا ایجاد نوسان در ولتاژ، به صورت خودکار وارد مدار میشود و انرژی مورد نیاز دستگاهها را از طریق باتریهای داخلی تأمین میکند.
وجود یو پی اس باعث میشود تجهیزات متصل:
- در زمان قطع برق خاموش نشوند
- در برابر نوسانات ولتاژ محافظت شوند
- از آسیبهای ناشی از اختلالات الکتریکی در امان بمانند
در بسیاری از سیستمهای حساس، حتی قطع برق برای چند ثانیه میتواند باعث از دست رفتن اطلاعات یا توقف فرآیندهای مهم شود. در چنین شرایطی استفاده از UPS نقش بسیار مهمی در حفظ عملکرد پایدار تجهیزات دارد.
اهمیت استفاده از یو پی اس
برق شهری همیشه پایدار و یکنواخت نیست. در شبکه برق ممکن است مشکلات مختلفی رخ دهد که بر عملکرد تجهیزات الکترونیکی تأثیر بگذارد. برخی از مهمترین مشکلات برق عبارتند از:
- قطع ناگهانی برق
- افت ولتاژ
- افزایش ناگهانی ولتاژ
- نوسانات برق
- نویزهای الکتریکی
این اختلالات میتوانند باعث خرابی قطعات الکترونیکی، از دست رفتن اطلاعات و حتی آسیب دائمی به دستگاهها شوند. استفاده از یو پی اس باعث میشود این مشکلات تا حد زیادی کنترل شوند و تجهیزات در شرایط ایمنتری کار کنند.
به همین دلیل UPS یکی از تجهیزات ضروری در بسیاری از کسبوکارها و مراکز حساس محسوب میشود.
یو پی اس چگونه کار میکند؟
عملکرد یو پی اس بر پایه ذخیره انرژی در باتری و تأمین برق در زمان اضطراری است. این دستگاه به گونهای طراحی شده که در شرایط عادی برق شهری را به تجهیزات منتقل کرده و همزمان باتریهای خود را شارژ کند.
زمانی که برق شهری قطع شود یا دچار نوسان شدید شود، یو پی اس در مدت زمانی بسیار کوتاه وارد مدار میشود و انرژی مورد نیاز تجهیزات را از باتری تأمین میکند.
این فرآیند معمولاً در چند میلیثانیه انجام میشود، بنابراین دستگاههای متصل تقریباً هیچ وقفهای در عملکرد خود تجربه نمیکنند.
به طور کلی فرآیند عملکرد یو پی اس شامل مراحل زیر است:
- دریافت برق از شبکه شهری
- شارژ باتریهای داخلی
- پایش مداوم کیفیت برق
- تأمین برق از باتری در زمان قطع برق
- بازگشت به حالت عادی پس از وصل شدن برق
این سیستم باعث میشود جریان برق برای تجهیزات حساس همیشه پایدار باقی بماند.
اجزای اصلی یو پی اس
یک سیستم UPS از چند بخش اصلی تشکیل شده است که هر کدام نقش مشخصی در عملکرد دستگاه دارند.
باتری
باتری مهمترین بخش یو پی اس محسوب میشود. انرژی مورد نیاز در زمان قطع برق در این باتریها ذخیره میشود. ظرفیت باتری تعیین میکند که یو پی اس چه مدت میتواند تجهیزات را روشن نگه دارد.
رکتیفایر
رکتیفایر وظیفه تبدیل برق متناوب (AC) به برق مستقیم (DC) را بر عهده دارد. این برق برای شارژ باتریها و تغذیه مدارهای داخلی استفاده میشود.
اینورتر
اینورتر برق مستقیم ذخیرهشده در باتری را دوباره به برق متناوب تبدیل میکند تا قابل استفاده برای تجهیزات الکتریکی باشد.
شارژر
بخش شارژر وظیفه شارژ کردن باتریها را در زمان وجود برق شهری بر عهده دارد.
سیستم کنترل
مدار کنترل مغز اصلی یو پی اس محسوب میشود. این بخش کیفیت برق را بررسی کرده و در صورت بروز مشکل، سوئیچ بین برق شهری و باتری را مدیریت میکند.
انواع یو پی اس
یو پی اسها بر اساس ساختار و نحوه عملکرد به چند دسته مختلف تقسیم میشوند. هر کدام از این انواع برای کاربردهای خاصی طراحی شدهاند.
یو پی اس آفلاین (Offline UPS)
یو پی اس آفلاین سادهترین نوع UPS محسوب میشود. در این مدل، در شرایط عادی برق شهری مستقیماً به تجهیزات منتقل میشود.
زمانی که برق قطع شود، یو پی اس از باتری برای تأمین انرژی استفاده میکند.
ویژگیهای این نوع UPS شامل موارد زیر است:
- قیمت مناسب
- ساختار ساده
- مناسب برای تجهیزات خانگی
معمولاً از این نوع یو پی اس برای کامپیوترهای شخصی و تجهیزات کوچک استفاده میشود.
یو پی اس لاین اینتراکتیو (Line Interactive UPS)
این نوع یو پی اس نسبت به مدل آفلاین پیشرفتهتر است و قابلیت تنظیم ولتاژ برق را نیز دارد.
در این سیستم از یک تثبیتکننده ولتاژ استفاده میشود که میتواند افت یا افزایش ولتاژ برق شهری را اصلاح کند.
مزایای این نوع یو پی اس عبارتند از:
- تثبیت ولتاژ
- محافظت بهتر از تجهیزات
- مناسب برای شبکههای کامپیوتری
یو پی اس لاین اینتراکتیو معمولاً در دفاتر اداری، سرورها و تجهیزات شبکه استفاده میشود.
یو پی اس آنلاین (Online UPS)
یو پی اس آنلاین پیشرفتهترین نوع UPS محسوب میشود و بیشترین سطح حفاظت را ارائه میدهد.
در این سیستم برق ورودی ابتدا به جریان مستقیم تبدیل شده و سپس مجدداً به جریان متناوب تبدیل میشود. این فرآیند باعث میشود خروجی دستگاه کاملاً پایدار و بدون نوسان باشد.
مزایای یو پی اس آنلاین شامل موارد زیر است:
- حذف کامل نوسانات برق
- خروجی کاملاً پایدار
- مناسب برای تجهیزات بسیار حساس
این نوع UPS بیشتر در محیطهایی مانند موارد زیر استفاده میشود:
- مراکز داده
- تجهیزات پزشکی
- صنایع حساس
- زیرساختهای مخابراتی
کاربردهای یو پی اس
امروزه یو پی اس در بسیاری از حوزهها مورد استفاده قرار میگیرد. هر جایی که قطع برق بتواند باعث اختلال در فعالیتها شود، استفاده از UPS اهمیت پیدا میکند.
برخی از مهمترین کاربردهای یو پی اس عبارتند از:
مراکز داده
در دیتاسنترها قطع برق حتی برای چند ثانیه میتواند باعث اختلال در سرویسها و از دست رفتن اطلاعات شود. به همین دلیل استفاده از یو پی اس در این مراکز ضروری است.
تجهیزات پزشکی
بسیاری از دستگاههای پزشکی مانند تجهیزات مراقبت از بیمار به برق پایدار نیاز دارند. یو پی اس از توقف ناگهانی این دستگاهها جلوگیری میکند.
سیستمهای امنیتی
دوربینهای مداربسته، سیستمهای کنترل دسترسی و تجهیزات امنیتی باید به صورت مداوم فعال باشند. استفاده از UPS باعث میشود این سیستمها در زمان قطع برق نیز فعال باقی بمانند.
تجهیزات شبکه
روترها، سوئیچها و سرورها برای عملکرد پایدار نیاز به برق بدون نوسان دارند. یو پی اس از اختلال در شبکه جلوگیری میکند.
صنایع و کارخانهها
در بسیاری از خطوط تولید صنعتی، قطع برق میتواند باعث توقف تولید و خسارت مالی شود. استفاده از UPS به حفظ پایداری سیستمها کمک میکند.
مزایای استفاده از یو پی اس
استفاده از یو پی اس مزایای متعددی برای تجهیزات و کسبوکارها دارد.
برخی از مهمترین مزایای UPS عبارتند از:
- محافظت از تجهیزات در برابر نوسانات برق
- جلوگیری از خاموش شدن ناگهانی دستگاهها
- جلوگیری از از دست رفتن اطلاعات
- افزایش طول عمر تجهیزات الکترونیکی
- تأمین برق اضطراری در زمان قطع برق
به همین دلیل بسیاری از سازمانها و شرکتها از UPS به عنوان بخشی از زیرساخت برق خود استفاده میکنند.
تفاوت یو پی اس با استابلایزر
گاهی اوقات یو پی اس با دستگاه استابلایزر اشتباه گرفته میشود. هرچند هر دو دستگاه برای محافظت از تجهیزات الکتریکی استفاده میشوند، اما عملکرد آنها متفاوت است.
استابلایزر تنها وظیفه تنظیم و تثبیت ولتاژ برق را دارد و در صورت قطع برق نمیتواند انرژی مورد نیاز تجهیزات را تأمین کند.
در مقابل، یو پی اس علاوه بر تثبیت برق، دارای باتری است و میتواند در زمان قطع برق نیز انرژی مورد نیاز دستگاهها را تأمین کند.
نکات مهم در انتخاب یو پی اس
برای انتخاب یک یو پی اس مناسب باید چند عامل مهم را در نظر گرفت.
توان دستگاه
توان UPS باید متناسب با مصرف تجهیزات انتخاب شود. انتخاب توان کمتر از نیاز میتواند باعث اختلال در عملکرد سیستم شود.
ظرفیت باتری
ظرفیت باتری تعیین میکند که دستگاه چه مدت میتواند برق تجهیزات را تأمین کند.
نوع یو پی اس
بسته به حساسیت تجهیزات باید نوع مناسب UPS انتخاب شود.
کیفیت و برند
استفاده از برندهای معتبر باعث افزایش طول عمر و عملکرد بهتر سیستم میشود.
جمعبندی
یو پی اس یا منبع تغذیه بدون وقفه یکی از مهمترین تجهیزات برای محافظت از دستگاههای الکترونیکی در برابر قطع برق و نوسانات ولتاژ است. این سیستم با استفاده از باتری داخلی، برق مورد نیاز تجهیزات را در زمان قطع برق تأمین میکند و از بروز آسیب یا از دست رفتن اطلاعات جلوگیری میکند.
امروزه استفاده از یو پی اس در بسیاری از محیطها مانند مراکز داده، تجهیزات پزشکی، سیستمهای امنیتی، شبکههای کامپیوتری و صنایع مختلف به یک ضرورت تبدیل شده است. انتخاب یو پی اس مناسب با توجه به نوع تجهیزات، میزان مصرف برق و سطح حفاظت مورد نیاز میتواند نقش مهمی در افزایش پایداری و امنیت سیستمهای الکتریکی داشته باشد.
